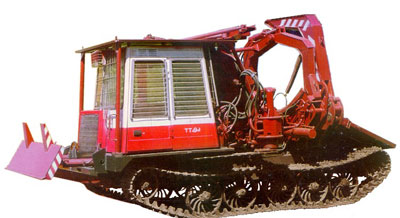

Машина валочно-трелевочная ВМ-4Б предназначенная для комплексной механизации лесосечных работ при сплошных рубках: спиливания и направленной валки деревьев, погрузки спиленных деревьев на коник, трелевки пакета и укладывания его в штабель.
Машина создана на базе трелевочного трактора ТТ-4М. Она состоит из шасси трактора, механизма срезания, механизма управления технологическим оборудованием, снегоочистительного устройства, толкателя, ограждения кабины, механизма валки дерева, подвески механизма срезания, зажимного коника, рычага погрузки и щита.
Механизм срезания состоит из корпуса, пильной цепи с приводом и пильной шины с приводом надвигания (поворота) шины. Пильная цепь седлающего типа перемещается вдоль гребня пильной шины с помощью гидромотора, от которого передается вращение на ведущую звездочку. Надвигание пильной цепи на дерево и регулирование ее по высоте осуществляется от соответствующих гидроцилиндров.
Механизм валки дерева установлен сверху на ограждении кабины. Он служит для направленной валки спиленного дерева. Он представляет собой рычажно-телескопическую конструкцию и состоит из наружной и выдвижной балок, телескопически установленных одна в другую. Поворот в горизонтальной плоскости осуществляется гидроцилиндром валки. Перемещение выдвижной балки осуществляется через тягу и поворотный рычаг при помощи гидроцилиндра.
Зажимной коник предназначен для формирования пачки, обвязки и затяжки ее канатной петлей, а также удержания пачки при трелевке. Он неподвижно закреплен на раме машины и имеет основание с установленными погрузочным и обвязочным рычагами, приводимыми в движение от соответствующих гидроцилиндров. Погрузочный рычаг обеспечивает укладку комлей поваленных деревьев, а обвязочный — охват их петлей с помощью обвязочного каната. Щит установлен над задним мостом трактора, он выполнен с поворотом назад. Он защищает задний мост трактора и облегчает разгрузку пачки деревьев.
Машина разрабатывает лесосеки без проведения подготовительных работ, устраивает погрузочные площадки, прорубает трелевочные волоки, расчищает завалы и выполняет ряд других работ.
Изготовитель ОАО "Абаканский опытно-механический завод"
