Переносные цепные бензиномоторные пилы

Летом 1957 года в Брюсселе открылась международная промышленная выставка. Среди экспонатов советского павильона внимание специалистов лесной промышленности привлекала необычная по внешнему виду бензиномоторная пила: от привычной компоновки всех зарубежных образцов ее отличали высокие рукоятки. Работать такой пилой значительно удобнее: вальщику почти не приходилось сгибаться, как при работе бензопилой с низкими рукоятками, равномерно распределяется нагрузка на обе руки. Технические показатели нашей пилы также были достаточно высокими.

Бизнесмены, представители иностранных фирм, выпускавших моторные пилы уже несколько десятилетий, волновались: неужели советская новинка затмит их последние образцы? Мнение жюри было единодушным: высшая награда – “Гран-при” (большая золотая медаль) была присуждена нашей бензопиле “Дружба”.

Назвали ее так, отмечая содружество коллективов ЦНИИМЭ и одного машиностроительного завода на Украине, творческие усилия которых помогли создать хороший инструмент для лесозаготовителей. Название “Дружба” выбрали и потому, что появление новой пилы совпало с празднованием трехсотлетнего воссоединения Украины с Россией.

Благодаря высоким техническим показателям пилы “Дружба” быстро распространились на лесозаготовках. Передовые рабочие, освоив новый мотоинструмент, заготовляли по 100…120 м3 древесины в смену. Уже к 1960 году уровень механизации валки леса достиг 97%.

С тех пор конструкция бензопил непрерывно совершенствуется, повышается их мощность, увеличивается моторесурс, улучшаются отдельные узлы. Большое внимание уделяется снижению уровня вибрации и шума. Были созданы новые модели бензиномоторных пил.

Переносные цепные бензиномоторные пилы используются на лесосеках для срезания деревьев при валке, очистке деревьев от сучьев и раскряжевке хлыстов, а также при очисте лесосек и выполнения подготовительных работ.

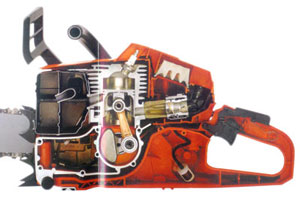

В качестве двигателей бензиномоторных пил используются карбюраторыные одно- или двухцилиндровые двухтактные двигатели с кривошипно-камерной продувкой мощностью 3...8 кВт. Зажигание рабочей смеси осуществляется запальной свечой от магнето через провода высокого напряжения. Специальной сыстемы смазки двигатели не имеют, поэтому для смазки цилиндра, подшипников коленчатого вала и шатуна в топливо добавляется масло в пропорциях от 1:12 до 1:25. Запуск двигателя производится ременным или канатным стартером (съемным или несъемным).

Бензиномоторные пилы делаются с редукторами и без них. При наличии редуктора между ним и коленчатым валом устанавливается муфта сцепления. Если редуктора нет, муфта сцепления ставится между коленчатым валом и ведущей звездочкой. Муфты сцепления фикционного типа, в основном автоматические центробежные.

По назначению бензопилы делятся на специализированные и универсальные. К специализированным относятся пилы с высоким расположением рукояток, например, "Дружба-4М", "Урал-2" и "М-228". К универсальным относятся бензиномоторные пилы с низким расположением рукояток, например, "Тайга-214" и "Крона-202".

Ручные бензиномоторные пилы по-прежнему сохраняют свое значение на лесозаготовках за рубежом. Если в таких странах, как Швеция, пилы в основном вытеснены из леса, в остальных странах мира они широко используются для валки, обрезки сучьев и раскряжевки древесины.

Тенденции в развитии конструкций бензиномоторных пил обуславливаются общими возрастающими экологическими и эргономическими требованиями.

В частности вопросы экологии решаются путем установки катализаторов, обеспечивающих более полное сгорание топливной смеси, использованием смазочных масел растительного происхождения и специальных приспособлений к канистрам для предотвращения выливания топлива и масел на землю.

В конструкциях пил применяются более совершенные системы гашения вибрации, устройства, облегчающие запуск холодного двигателя и обеспечивающие эффективность газообменных процессов в двигателе, центробежные системы очистки воздуха, регулируемый маслонасос для смазки пильной цепи и др. Все зарубежные пилы выпускаются с низкими рукоятками.

Технические характеристики
Модель Ne,
кВт
Vc,
см3
Qt,
г/кВт·ч
Vs,
м/с
Tv,
л
Mn,
dBA
Vd,
х10-2м/c
Bl,
см
L,
мм
W,
мм
H,
мм
Wg,
кг
Год
Dolmar A 4,3 58,0 1927
Дружба-60 2,2 12,0 1960
Тайга-214Э 2,6 75 625 17 0,8 40 857 280 272 8,8 1989
Крона-202 1,8 44 625 18 0,6 106 31 755 200 260 6,8 1989
М-228 3,7 80 610 15 1.3 46 10,6 1990
Хуск...262ХРН 3,4 61,5 45 5,8 2000
Дружба-4МЭ 2,94 94 720 8 1,5 106 7.9 46 500 865 460 12,5 2001
Урал-2ТЭ 3,68 109 632 106 7.9 46 460 880 460 11,7 2001
Тайга-245 2,6 612 106 4.0 40 900 280 300 8,95 2001
Крона-202 1,8 45 612 106 3.5 31 755 265 265 6,8 2001

В таблице обозначается:
Ne  - мощность двигателя, кВт
Vc  - рабочий объем цилиндра, см3
Qt  - расход топлива, г/кВт·ч
Vs - скорость пильной цепи, м/с
Tv  - вместимость топливного бака, л
Mn   - уровень звука, dBA
Vd   - эквивалентное корректированное значение виброскорости на рукоятках управления, х10-2 м/c
Bl   - длина пильной шины, см
L   - длина, мм
W   - высота, мм
H   - ширина, мм
Wg   - масса, кг

При валке деревьев бензопилой пользуются гидравлическим клином КГМ-1А, приводимым в действие от двигателя пилы. Щеки клина вставляют в рез, образованный пилой в дереве. При нагнетании гидросмеси в цилиндр поршень вместе с клином выдвигается вперед, разжимает щеки и создает вертикальное сталкивающее усилие на ствол дерева гидроклином. Гидроклин имеет грузоподъемность 5 тонн и может сталкивать в нужном направлении деревья диаметром до 60 см с обратным наклоном до 5°. Масса клина 3,6 кг. Для сталкивания крупномерных деревьев (диаметром 60...120 см) выпускается гидродомкрат ДГМ-16 грузоподъемностью 14,4 тонн.

Бензопилы обладают большой универсиальностью. Двигатель пилы может соединяться с инструментами и устройствами для выполнения различных работ: сверлами по дереву и металлу, гайковертами, бурами. Бензопилу, вернее ее двигатель, можно также использовать в качестве привода для узкоколейных дрезин, моторных лодок, переносных лебедок, переносных электростанций.
