Трелевочный трактор ТДТ-55А

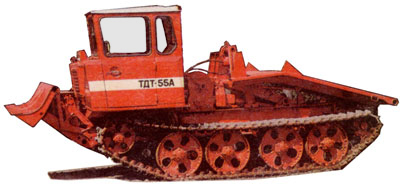

Фото: Трелевочный трактор ТДТ-55А

Трелевочный трактор ТДТ-55А

Гусеничный трелевочный трактор ТДТ-55А предназначен для трелевки деревьев и хлыстов в районах с мелким и средним лесом в полупогруженном состоянии, а также для выполнения вспомогательных работ на лесосеке: подготовка волоков и погрузочных площадок, выравнивания комлей, окучивания хлыстов. Трактор используется в качестве базы лесозаготовительных машин. Трактор ТДТ-55А рассчитан для эксплуатации при температуре окружающего воздуха от +40oС до –40oС.

Конструкция машины. Все узлы и агрегаты трактора смонтированы на раме, представляющей собой жесткую сварную конструкцию коробчатого типа. В передней части рамы установлен дизель, к картеру маховика которого закреплена коробка передач, а в задней торцевой части рамы – блок заднего моста, включающий главную передачу, механизм поворота, тормоза и бортовые передачи. Ходовая система трактора включает подвеску с опорными катками, направляющие колеса с натяжным и амортизирующим устройствами, ведущие колеса и гусеницы.

Трактор оборудован лебедкой и толкателем. Привод лебедки осуществляется через промежуточный редуктор от вала отбора мощности в коробке передач.

Погрузочное устройство содержит оборудованный блоком погрузочный щит, шарнирно соединенный с рамой трактора при помощи поворотной рамки, установленной в кронштейнах, и опорные ролики, по которым в процессе подъема или опускания перемещается погрузочный щит.

Изготовитель ОАО "Онежский тракторный завод"


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тяговый класс 3
Эксплуатационная мощность двигателя СМД-18Н.04, кВт (л.с.) 58,8 (80)
Частота вращения коленчатого вала при полной и полезной номинальной мощности, мин-1 1800
Удельный расход топлива на режиме полезной номинальной мощности, г/кВт·ч 252
Максимальная скорость передвижения, км/час 2,9..12,8
Продольная база (расстояние между осями крайних опорных катков), мм 2310
Колея, мм 1690
Дорожный просвет при погруженных грунтозацепах, мм 555
Удельное давление на грунт, МПа 0,044
Тяговое усилие лебедки на нижних витках каната при номинальной мощности двигателя, кН 66,5
Габаритные размеры, мм:
- длина (со щитом в транспортном положении) 5 850
- ширина (по гусеницам) 2 357
- высота 2 560
Ширина гусеницы, мм 440
Шаг гусеницы, мм 134
Масса конструктивная, кг 9 300
