Лесопожарная машина МСН-10ПМ "РУБЕЖ 4000"

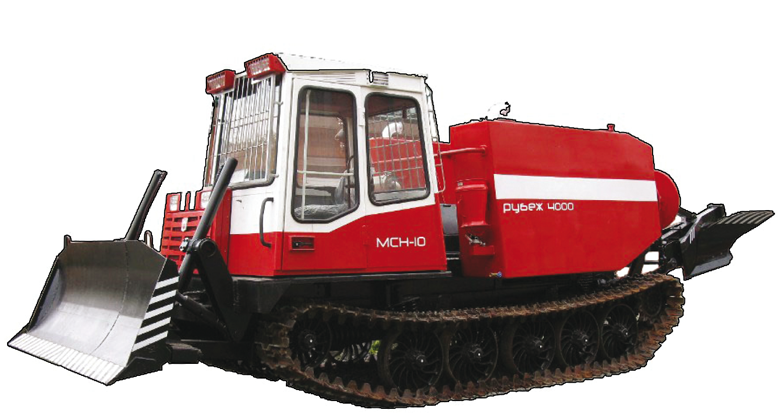

Фото: Лесопожарная машина МСН-10ПМ

Лесопожарная машина МСН-10ПМ "РУБЕЖ 4000"

Лесопожарный трактор МСН-10ПМ создан на базе трактора МСН-10 (аналог ТТ-4М) и предназначен для:

  • доставки к месту пожара средств пожаротушения;
  • создания заградительных и опорных полос для локализации пожара путем минерализации почвы и нанесения на растительный покров жидких огнетушащих составов и пены;
  • тушения низовых и почвенных пожаров жидкими огнетушащими составами.

    • Трактор эксплуатируется в лесной и лесостепной зонах при уклонах рабочих участков: продольные - до 20o, поперечные - до 15o и обеспечивает прокладку минерализованных полос на нераскорчеванных вырубках с количеством пней до 600 шт./га, на песчаных, супесчаных, глинистых и суглинистых грунтах I-V категорий.

    Для создания заградительных и опорных полос трактор оснащен орудиями, применяемыми с базовым трактором:

  • фрезы ФБН-1,5; ФЛУ-0,8;
  • плуг ПЛК-70;
  • бульдозерное оборудование;
  • клинобульдозерное оборудование.

    • Изготовитель "ООО Завод "Леспожмаш"

    Лесопожарная машина МСН-10ПМ "РУБЕЖ 4000"

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Базовый трактор МСН-10 (аналог ТТ-4М)
    Номинальная эксплуатационная мощность, кВт 95,6
    Максимальное тяговое усилие, кН 116
    Дорожный просвет, мм 537
    Скорость, км/ч, не более:
    - рабочая 4,39
    - транспортная 10,23
    Габаритные размеры, мм:
    - длина с передней и задней навесными системами 7 100
    - ширина 2 700
    - высота 3 200
    Масса эксплуатационная, кг:
    - конструктивная 15 800
    - эксплуатационная при максимальной загрузке 19 800
    Вместимость баков для огнетушащей жидкости, м3, не менее 3,8
    Тип насоса для подачи воды НШН-600м
    Подача насоса НШН-600м при геометрической высоте всасывания 3,5 м, давлении 0,65 МПа, частоте вращения 1500 об/мин, л/мин, не менее 600
    Номинальное давление в гидросистеме, МПа (кгс/см2) 16 (160)
    Наибольшее давление насоса, МПа 0,65
    Наибольшая геометрическая высота всасывания, м 7,0
    Рабочее давление перед стволом-распылителем, МПа 0,4...0,5
    Дальность компактной струи, м, не менее 20
    Дальность распыленной струи при максимальном угле факела м, не менее 12
    Расход воды, л/сек, не менее 2,7
    Производительность на прокладке минерализированных полос за 1 час, км, не менее:
    - основного времени
    		 1,7
    - эксплуатационного времени 1,5
    Производительность при создании опорных и заградительных полос за 1 час сменного времени, км, не менее 1,5
    Минимальный радиус поворота по крайней точке м, не более 4,0
    Угол продольной статической устойчивости градус, не менее 40
    Угол поперечной статической устойчивости, градус, не менее 35
    Число производственных операций, выполняемых одновременно 2
    Общее число производственных операций 6
    Время монтажа на базовый трактор комплекта съемного лесопожарного оборудования, ч, не более 0,4
    Время заполнения водой баков для огнетушащей жидкости при высоте всасывания 2,4 м, мин., не более 8,0
    Удельный расход топлива, г/кВт/ч, не более 250
    Обслуживающий персонал, чел. в том числе:
    - тракторист 5-6 разряда 1
    - рабочий 2 разряда 1
    Ширина опорных и заградительных полос путем смачивания рас-тительного покрова растворами ретардантов с дозировкой раствора 0,5-4 л/м2,м 0,5...4
    Ширина опорной полосы из пены при расходе растворов пенообра-зователя 0,4-0,8 л/с и кратностью пены 70-100, м 0,6...1
    Высота смачивания деревьев, м, до 4,0
