Агрегат передвижной сварочный МСН-10АПС

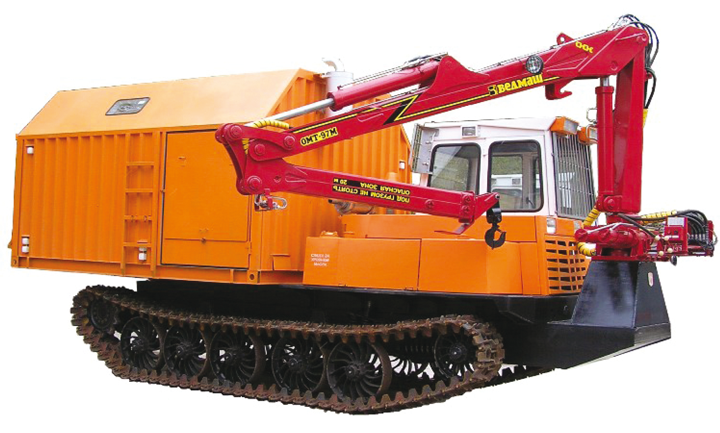

Фото: Агрегат передвижной сварочный МСН-10АПС

Агрегат передвижной сварочный МСН-10АПС

Состав изделия – агрегат передвижной сварочный МСН-10АПС

  • базовое шасси – трелевочный трактор МСН-10 (аналог ТТ-4М);
  • кунг (контейнер) под сварочные аппараты с ДЭС -100 кВт;
  • манипулятор ОМТ-97.
  • Трактор МСН-10 изготавливается по ТУ 4851-002-88965414-09, сертификат соответствия РОСС RU. ДЛ02.В01619. Соответствует ГОСТ 12.2.102-89, ГОСТ Р 51863-2002. По компоновке идентичен трактору ТТ-4М и является его усовершенствованным аналогом. Конструктивно все места сопряжения монтажных отверстий под навесное оборудование, полностью аналогичны с трактором ТТ-4М.

    Трактор МСН-10 прошел испытание в ОАО «УРАЛЬСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР НАТИ», а также прошел испытания и был рекомендован к серийному выпуску «Ассоциацией по безопасности лесных машин и оборудования «СЕРТЛЕСМАШ».
    На тракторах МСН-10 установлен двигатель А-01МРСИ с прямым стартерным пуском.

    В стандартной комплектации трактор оснащен опциями:

  • предпусковым жидкостным подогревателем с модульным управлением и функцией автономного режима;
  • фальшподдоном дизеля для подогрева масла в картере;
  • зависимым обогревателем пр-ва Германии;
  • улучшенная виброшумоизоляция;
  • улучшенная теплоизоляция.
  • Модуль энергетический сварочный МЭС-100-1
    Контейнер имеет климатическое исполнение УХЛ, категория размещения 1 по ГОСТ 15150-69. Утеплен базальтовым волокном (плита Теплит) и облицован изнутри материалом, имеющим низкую теплопроводность, данное климатическое исполнение обеспечивает нормальную работу сварочного агрегата при температурах окружающего воздуха от минус 45°С до плюс 40°С. Контейнер обеспечивает:

  • прочность и жесткость собственной конструкции;
  • удобство эксплуатации, монтажа и демонтажа технологического и энергетического оборудования;
  • защиту от атмосферных осадков;
  • выполнение требований пожарной безопасности по ГОСТ 12.1.004
  • возможность транспортировки водным, автомобильным и Ж/Д транспортом.

  • Конструкция контейнера представляет собой несущий металлический корпус, пол из рифлёной стали толщиной 4 мм цельносварной, фундаменты, опорные конструкции, крепежные и установочные элементы для крепления оборудования, сборочных единиц и узлов электростанции, наружную обшивку, выполненную, из профилированных листов стали толщиной 1,2 мм, внутреннюю обшивку стен, входных дверей и потолка из звуко- теплоизолирующего трудно горючего материала, подпольное пространство утеплённое трудно горючим материалом. Металлические поверхности контейнера защищены от коррозии. Наружное покрытие производится в соответствии с ГОСТ 9.401-91, ГОСТ 9.402-80. Цвет контейнера – оранжевый либо согласовывается с Заказчиком.

    Изготовитель "ООО Завод "Леспожмаш"


    Агрегат передвижной сварочный МСН-10АПС

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Базовый трактор МСН-10 (аналог ТТ-4М)
    Номинальная эксплуатационная мощность, кВт 95,6
    Максимальное тяговое усилие, кН 116
    Модуль энергетический сварочный МЭС-100-1
    Наружные габариты модуля, (мм):
    - длина 3 800
    - ширина 3 000
    - высота 2 240
    Цвет кунга оранжевый
    Лестница 2
    Дизельный электроагрегат АД-100С-Т400-1Р мощностью 100 кВт на базе двигателя ЯМЗ – 238М2 1
    Встроенный топливный бак, л 250
    Помпа ручной закачки топлива в бак 1
    Аккумуляторная батарея 24В 2
    Подогреватель жидкостный дизельный (система предпускового подогрева) 1
    Контейнер под баллоны газосварочного оборудования 2
    Шкаф распределительный и собственных нужд 100 кВт 1
    Электроосвещение 220 в (светильник НПБ) 3
    Электроосвещение аварийное 24 в (светильник НПБ) 3
    Розетка РСб 20-3-ГЧ (наружная под электроинструмент) 8
    Розетка панельная 35-50 4
    Кабельная вилка 35-50 4
    Огнетушитель ОУ-3 2
    Аптечка 1
    Прожектор 2
    Манипулятор ОМТ-97
    Момент грузовой, кНм 70
    Грузоподъемность при наибольшем вылете, кг 900
    Грузоподъемность при вылете (3 м), кг 2 050
    Наибольший вылет, м 7,3
    угол поворота колонны, град. 400
    Масса манипулятора, кг 2 160
