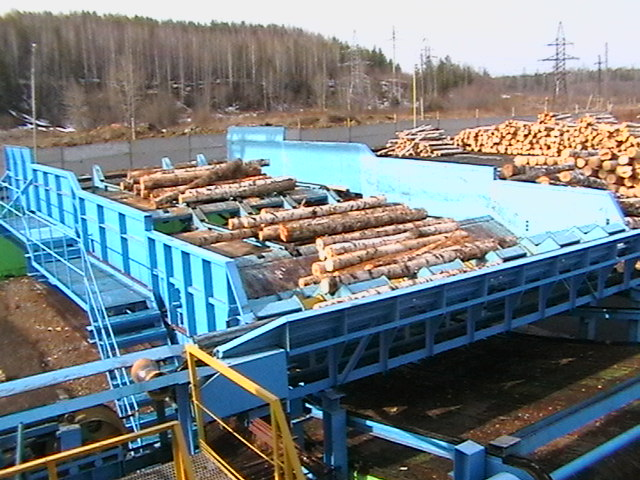

Устройство поштучной выдачи пиловочника КСП-10
Устройство поштучной выдачи пиловочника КСП-10 предназначено
для механизации и автоматизации процесса поштучной подачи пиловочника на автоматизированный
сортировочный транспортер с двух или односторонней сброской (ЛТ-182, ЛТ-182-01,
ЛТ-86Б и др.) на лесопильных и деревообрабатывающих предприятиях. Возможно
применение устройства для поштучной подачи пиловочника на высокопроизводительное
распиловочное оборудование (R200 и др.).
Состав устройства:
- грузовой стол – создание оперативного запаса бревен и их
порционная подача на раскатной стол.
Тип - цепной, 5-ти контурный;
длина – 8 м; грузоподъемность – до 30 м3 бревен;
привод – электрогидравлический, с помощью гидроцилиндра и храповой передачи
- раскатной стол – раскатка в щеть бревен, поступивших с грузового стола
и их равномерная подача на питатель.
Тип – цепной, 5-ти контурный;
длина – 4 м;
привод – электрогидравлический (гидромотор и редуктор).
- питатель – цикличная поштучная подача бревен на загрузочный транспортер.
Тип – ступенчатый с возвратно-поступательным прямолинейным движением; привод
– электрогидравлический, с помощью двух гидроцилиндров.
- загрузочный транспортер – разгон бревна и его подача на сортировочный
транспортер.
Тип – одноцепной с траверсами; привод – электромеханический.
- транспортер уборки отходов – удаление мусора из под грузового и раскатного
столов, питателя и загрузочного транспортера.
Тип – 2-х цепной с одной траверсой; привод – электрогидравлический (гидромотор
и редуктор).
- гидрооборудование – трехконтурный гидропривод грузового и раскатного
столов, питателя, транспортера уборки отходов. Вместимость гидробака – 250
л.
-
электрооборудование, состоящее из силового электрошкафа, пульта управления,
контроллера, индукционных и оптических датчиков, обеспечивающих автоматизацию
работы устройства.
- борта, площадки, лестницы и перила
Устройство поштучной выдачи пиловочника КСП-10 имеет возможность работы в
автоматическом и ручном режиме (поэлементно: грузовой стол, раскатной стол,
питатель, транспортер отходов, загрузочный транспортер).
По заявке заказчика КСП-10 может быть изготовлен правого или
левого исполнения.
Изготовитель ЗАО "«Екатеринбургские
лесные машины»"
