Сучкорезно-раскряжевочная машина СМ-35

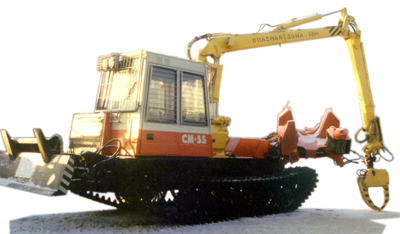

Фото: Сучкорезно-раскряжевочная машина СМ-35

Сучкорезно-раскряжевочная машина СМ-35

Гусеничная двухзахватная сучкорезно-раскряжевочная машина на базе ТТ-4М предназначена для очистки от сучьев деревьев хвойных и мягколиственных пород, раскряжевки хлыстов на сортименты и их объемного учета в лесу (на погрузочном пункте (верхнем складе) или трелевочном волоке), а также на береговых и прирельсовых нижних складах и складах сырья лесозаготовительных и лесоперерабатывающих предприятий.

СМ-35 имеет классическую для двухзахватных сучкорезно-раскряжевочных машин компоновку - переднее расположение двигателя и заднее расположение трансмиссии. За установленной слева от двигателя кабиной на основании размещен манипулятор, а на корме (за манипулятором) - сучкорезно-раскряжевочный агрегат. Все остальные и вспомогательные механизмы и агрегаты смонтированы на раме машины. Машина оборудована системой управления, обеспечивающей выпиливание заданного сортимента в автоматизированном (программном) и ручном режимах.

Машина СМ-35 может использоваться на всей территории России в условиях равнинной и слабопересеченной местности круглогодично в районах с умеренным климатом. Безопасность и комфортабельность труда оператора обеспечивает кабина с жестким каркасом безопасности, герметизированная, термошумовиброзащитная, с подрессоренным поворотным сиденьем, эффективной системой обогрева и вентиляции. Манипулятор - гидромеханический, рычажно-шарнирный, поворотный с удлинителем. Срединное расположение манипулятора позволяет равномерно распределить нагрузки от манипулятора и обрабатываемого дерева по опорным каткам машины. Вылет манипулятора может меняться от 2 до 8 метров, что позволяет с одной позиции машины обрабатывать максимальное число деревьев, в т.ч. и уложенных в штабель. Манипулятор оснащен полноповоротным реверсивным ротором и рабочим органом типа трелевочного захвата. Грузоподъемность манипулятора обеспечивает возможность работы со средним и крупным лесом. Сучкорезно-раскряжевочный агрегат шарнирно закреплен на раме машины, что обеспечивает ориентацию по продольной оси дерева в горизонтальной плоскости на угол 85 градусов и в вертикальной - на угол 23 градуса. Сучкорезная головка с плавающим центром и четырьмя ножами позволяет срезать сучья диаметром до 150 мм и наибольшей кривизной до 5. Ножи могут сниматься для заточки и ремонта. Гусеничный протаскивающий механизм исключает повреждение поверхности дерева. Для раскряжевки хлыстов на сортименты применен пильный механизм с пильной цепью.

Машина обеспечивает выпиливание в автоматизированном режиме без переналадки не менее шести длин сортиментов в любом наборе. Все рабочее оборудование сучкорезно-раскряжевочной машины управляется из кабины двумя рукоятками дистанционного управления и имеет возможность управляемого совмещения движений не менее трех подвижных органов машины. Рабочее оборудование снабжено системой датчиков, обеспечивающих защитные блокировки, автоматизацию процессов раскряжевки, обрезки сучьев, учета сортимента и дисплеем - для вывода оперативной информации на табло.

Изготовитель ОАО "Алтайский трактор"


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
База ТТ-41М
Мощность, кВт (л.с.) 95,5 (130)
Скорость движения, км/ч (м/с) 2,28 (0,634) …
10,23 (2,841)
Удельный расход топлива, г/л.с. 167
Производительность по чистому времени работы при среднем объеме хлыста 0,45 м3
- м3/ч, не менее 27
- деревьев/час, не менее 60
Грузоподъемный момент манипулятора, кНм 110
Скорость протаскивания регулируемая, м/сек
- вперед, в пределах 0,7 ... 2,1
- назад, не менее 0,7
Диаметр обрабатываемых деревьев в месте реза, мм, не более 650
Диаметр дерева в месте обрезки сучьев, мм 30…500
Удельное давление на грунт с гусеницей шириной 550 мм, кПа 44,7
Колея, мм 2 050
Дорожный просвет, мм 537
Габаритные размеры машины в транспортном положении, мм
- длина 6 850
- ширина 2 700
- высота 3 840
Конструкционная масса, кг 16 890
